Beacon Light Service til Simatic WinCC
SCADA systemet Simatic WinCC viser standardmæssigt opståede alarmer på skærmen i en alarmkontrol. Ofte har systemoperatører et behov for, at få alarmnotifikationer vha. lys indikation evt. med forskellige farvevisning. Beacon Light Service giver, på en simpel og overskuelig måde, operatørerne mulighed for at få alarmindikation med forskellig farvevisning, på et lystårn med op til 5 forskellige farver.
Virkemåde
Swappcon ApS har udviklet “Beacon Light Service” som en ekstern serviceapplikation, der altid kører i baggrunden, når WinCC Runtime er aktivt.
“Beacon Light Service” applikationen anvender Central Signalling Device tags til at indikere alarmfarver i lystårnet. Et Central Signalling Device tag benævnes et CSD tag, og forklares i det følgende:
I WinCC alarm konfigureringsmodulet vedhæftes et CSD tag på de enkelte alarm Message typer. Et CSD tag er et binært tag i WinCC, der kan antage værdierne 0 eller 1. Når en alarm tilhørende en Message type er aktiv, vil det tilhørende CSD tag antage værdien 1. Et CSD tag bliver nulstillet, når alle alarmer tilhørende Message typen er blevet kvitteret. Konfiguratøren af alarmsystemet kan dog vælge, at det udelukkende er operatøren der manuelt skal nulstille de tilknyttede CSD tags.
I “Beacon Light Service” applikationen konfigureres en sammenhæng mellem lystårnets farver og de anvendte CSD tags. Konfigurationen foretages vha. en simpelt setup-applikation. Når applikationen er konfigureret, og “Beacon Light Service” applikationen er startet 1.gang, behøver brugeren ikke at bekymre sig mere om applikationen. Den vil automatisk være aktiv når WinCC Runtime er aktiv, og automatisk starte op, som en service, når Windows genstartes.
Alternativ anvendelse
Selvom “Beacon Light Service” applikationen er udviklet med henblik på at indikere alarmvisning, kan den også anvendes i andre sammenhænge. Applikationen tilknytter et binært tag til en bestemt farve i lystårnet, og derfor kan et CSD tag erstattes, med et hvilken som helst binært tag fra WinCC komfigurationen. Vigtige automations processer eller information kan således indikeres vha. et lyssignal, såfremt disse kan tilknyttes et binært tag i WinCC.
“Beacon Light Service” applikationen tilbyder følgende muligheder:
- Visning af op til 5 forskellige alarm indikationsfarver i lystårnet.
- Standard levering af lystårn med USB tilslutning (plug’n’play).

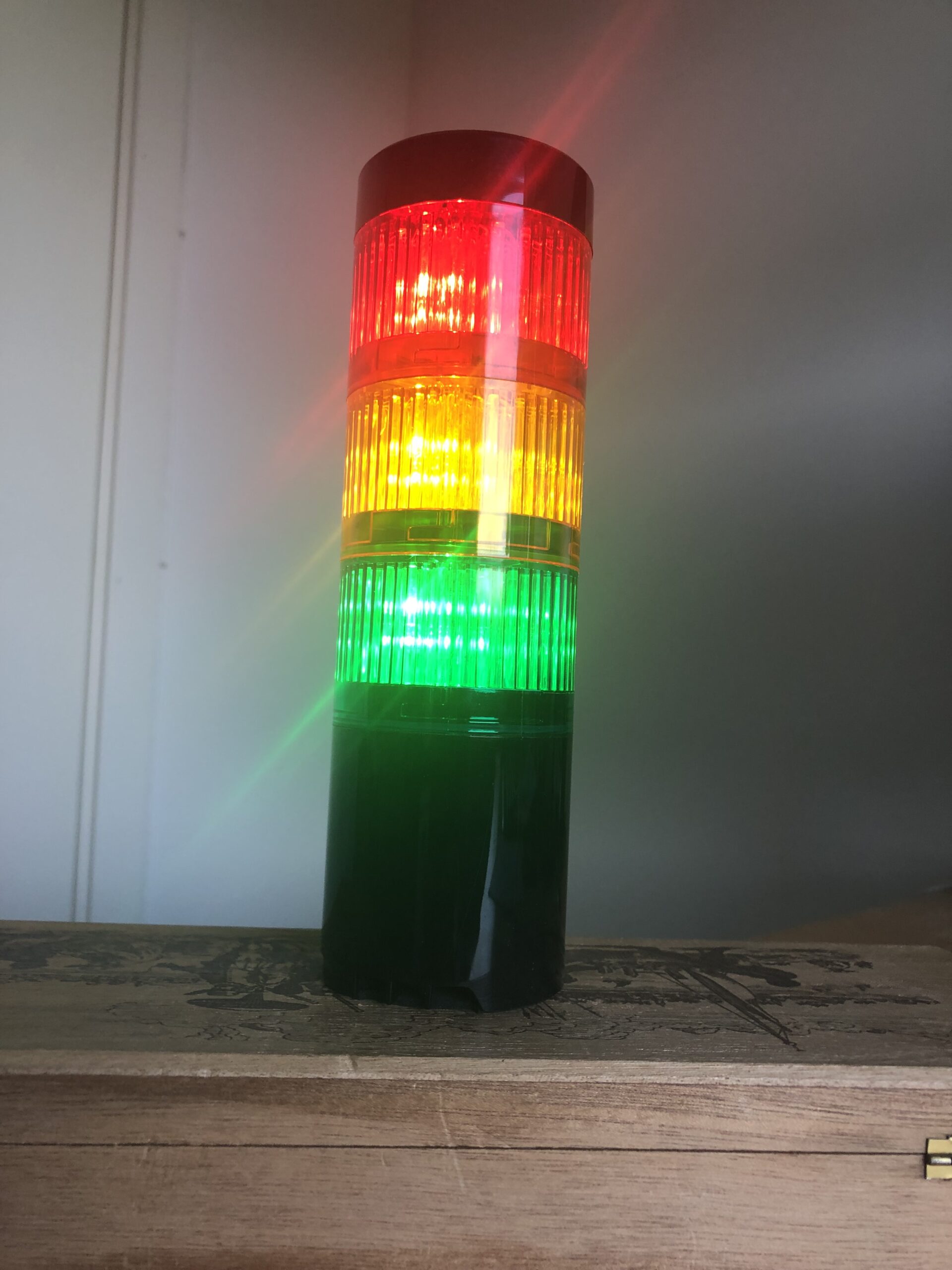

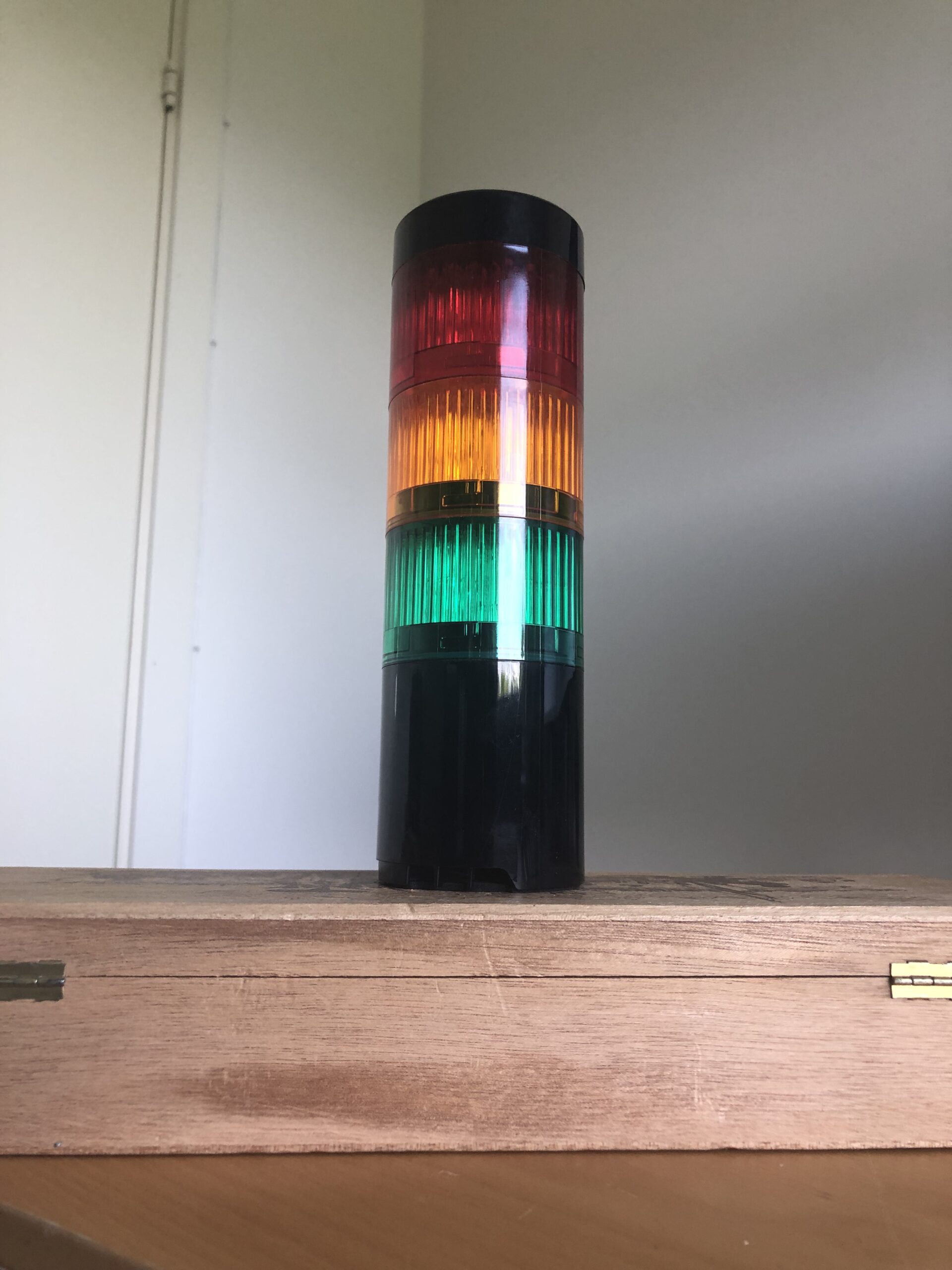

- Standard levering af lystårn med 3 alarm indikationsfarver (rød, gul og grøn).

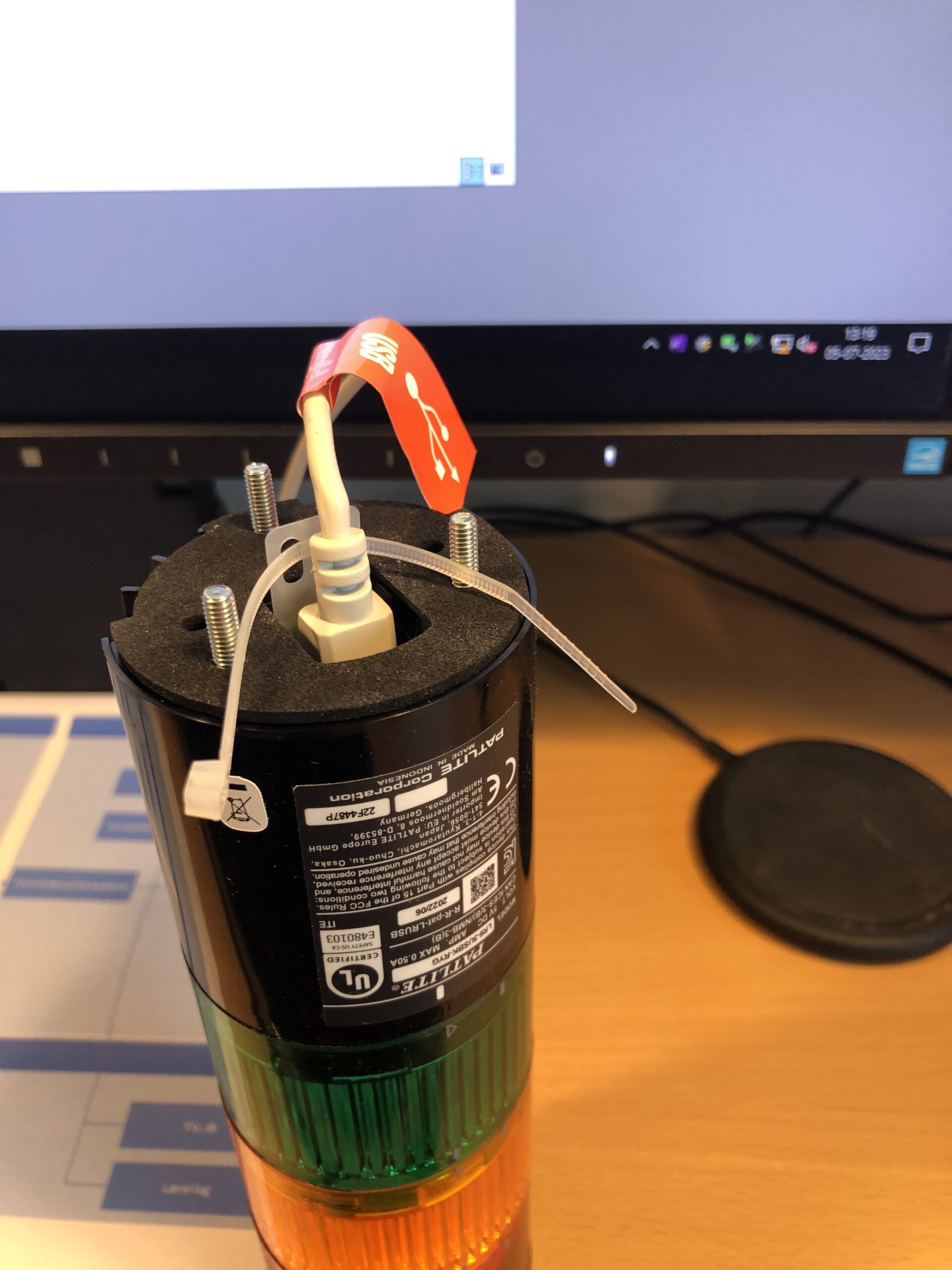

- Type: Patlite LR6-USB
- Hardware tilkøb af 2 ekstra lystårn farver (hvid, blå).
- Link: Hvid/Blå
Software krav
- Simatic WinCC V7.5 eller højere
- Applikationen kan afvikles på en WinCC Server-, WinCC standalone- eller WinCC client PC.
Pris
Aktuelle salgspriser pr. 1. september 2023 :
- Installationspakke, inkl. 3-farvet lystårn til 1 WinCC PC : 9300 DKK ekskl. moms
Brugermanual
Brugermanual kan downloades via dette link…Download sektion.
Yderligere information
For yderligere information, kontakt venligst Swappcon ApS på mail: cgr@swappcon.dk, mobil: +45 29678332.
